河北敬业钢铁集团翻车机新建项目

发布时间:2024-7-3 7:55:35     浏览次数:97

河北敬业钢铁集团翻车机新建项目,积极响应政府节能减耗的号召,全厂区将采用智能调光设备及智能照明控制系统。基于华普先进的物联网技术打造一套全厂区覆盖的智能控制系统。

完成本系统新建项目主要目的如下:

1. 二次节能

· 根据现场实际照明需求,自动开关灯具或对灯具进行亮度调整,实现二次节能。

2. 远程智能控制

· 可以远程对厂区内所有照明设备进行管理控制,比如在电脑上对灯具进行设置分区分组管理、定时开关、调整亮度等。

3. 智能诊断

· 实时监控设备的运营状况,包括对现场单灯或支路电压、电流、功率及现场通信情况实时监测,对于灯具、设备、线路故障的非正常工作状态即时报警。

4. 信息存储数据分析管理

· 对照明设备采集的数据进行监测、统计分析,进而优化管理。


智能照明控制系统利用通讯、自动控制和计算机技术分析处理用户需求和环境信息,实现照明系统的控制管理。该系统由控制管理设备(如计算机、控制软件、网络设备)、输入控制设备(如智能电表等)、输出控制设备(如智能网关、回路控制器等)及智能灯具组成。





二、环境条件与设计条件

(1)  环境条件

本项目位于河北省石家庄市平山县南甸镇,所在地貌单元整体为太行山东麓剥蚀丘陵区,属暖温带亚湿润大陆性季风气候区,四季分明,冬季寒冷,夏季炎热,春季干旱多风,温差变化大,蒸发量远大于降水量,降雨多集中在七、八月份。

极端最高气温

41.3℃

全年平均降雨量

558.0mm

极端最低气温

17.9℃

全年****降雨量

692.0mm

年平均气温

12.8℃

一次****连续暴雨量

208.6mm

装置区最高气温

45℃

年雷暴日数

31.5天

装置区最低气温

-17.9℃

****积雪厚度

21cm

平均蒸发量

1902.9mm

土壤****冻结深度

70cm

年平均相对湿度

64%

主导风向

西北风

年平均气压

84.53KPa

****风速

17.0m/s

年极端最高气压

88.64KPa

地震烈度

6度(麦卡里)

年极端最低气压

82.69KPa

海拔高度

151m


(2)  设计执行标准

GB/T2900.15

电工术语

GB7000.1

灯具第1部分:一般要求

与试验

GB4208

外壳防护等级(IP代码)

GB7000.201

灯具 第2-1部分:特殊要求 固定式通用灯具

GB9969.1

工业产品使用说明书  总则

GB50034

建筑照明照明设计规范

GB1497

低压电器基本标准

GB7000

灯具通用安全要求与试验

GB/T 4797

电工电子产品自然环境条件

GB5702

光源显色性评价方法

GB/T 4798

电工电子产品应用环境条件

GB50259

电气照明装置施工及验收协议

GB/T 11804

电工电子产品环境条件术语

GBT4208

外壳防护等级(IP代码)

GB/T 17626

电磁兼容试验和测量技术

GB17743

电气照明和类似设备的无线电骚扰特性的限值和测量方法

GB/T 2421

电工电子产品环境试验第1部分:总则

GB17625.1

 电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)

GB/T 2423

电工电子产品环境试验第2部分:试验方法

GB/T 2423.17

电工电子产品基本环境试验规程试验 Ka:盐雾试验方法

GB503522005

《民用建筑设计通则》

GB/T 24825

LED模块用直流或交流电子控制装置性能要求

JGJ/T 16-92

《民用建筑电气设计规范》

GB24819

《普通照明用LED模块 安全要求》

GB50034-2013

《建筑照明设计标准》

GBT31831

LED室内照明应用技术要求》

GB/T3797-2016

电气控制设备








1). 三乐技术团队第一时间到现场进行实地勘察,经过与甲方充分沟通后给出解决方案,并给出最优的产品选型。

先对厂区根据实际情况进行区域划分,然后针对不同区域,根据各区域的实际需求,把原设计方案中的普通照明灯具改换成三乐智能照明设备(包括三防灯、防爆灯、高顶灯、路灯),在全厂区实现智能照明系统,能够远程控制现场照明状态的调节,实时监控现场照明状态。实现照明智能化管理和二次节能的需求。

设备生产完成,到现场安装调试,提供产品使用手册及各种测试报告,组织培训甲方现场使用人员,顺利完成交付。









序号

主区域

通讯方式说明

实现功能

1

翻车机厂区

控制中心通过有线网络与车间现场各智能照明集中控制器之间传输命令和信息;

集中控制器到厂区内各灯具采用无线通讯。

PC端远程控制

定时控开/关灯

调光控制

分组/回路控制

场景模式自动切换

现场触控面板控制

地图编辑及导入功能

管理员/操作员权限设置

可自动离线运行

可根据授权就地或远程修改系统设备配置及任务下发

可通过系统后台,查看系统历史操作记录,方便问题查询

系统可就地控制,预防系统瘫痪无法对照明系统进行控制

后台系统具备轮询功能,实时状态反馈功能,实时显示灯具、回路开关状态。

2

道路照明

控制中心通过4G模块无线通讯与厂区路灯集中控制器之间传输命令和信息;

集中控制器到路灯采用无线通讯。

PC端远程控制

经纬度显示、时控开/关灯

调光控制

分组/回路控制

单灯微波传感器控制

场景模式切换调光

现场触控面板控制

管理员/操作员权限设置

可自动离线运行

可根据授权就地或远程修改系统设备配置及任务下发

可通过系统后台,查看系统历史操作记录,方便问题查询

系统可就地控制,预防系统瘫痪无法对照明系统进行控制

后台系统具备轮询功能,实时状态反馈功能,实时显示灯具、回路开关状态。

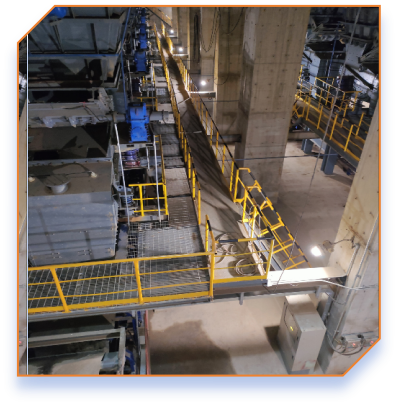

转运站和驱动间现场照片



该区域安装的智能三防灯和防爆灯,该项目实施后,可实时监视和管理全厂区照明设备状态,向作业现场发布相关控制命令,完成现场灯具的定时开关、调光等功能,信息存储、运算、数据分析

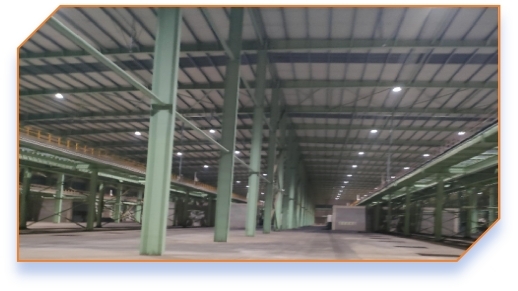

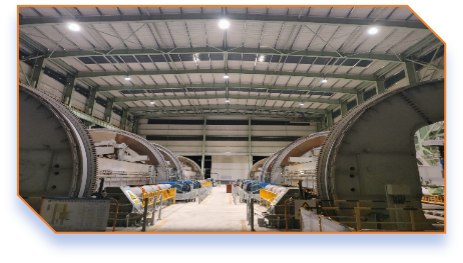

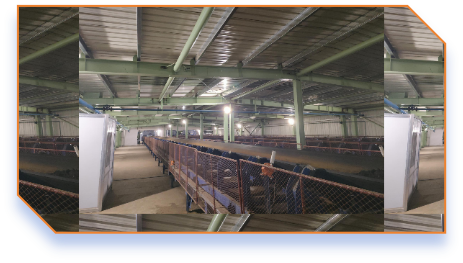

翻车机地面一层和料棚



该区域安装的智能高顶灯和三防灯,该项目实施后,可实时监视和管理全厂区照明设备状态,向作业现场发布相关控制命令,完成现场灯具的定时开关、调光等功能,信息存储、运算、数据分析等功能。
